Всем привет!
Что-то я уже сто лет не писал на Д2 и это сообщество, исправляюсь.
Наткнулся я недавно на старый ржавый диск от циркулярки, у деда на стене висел без дела. Станка, к сожалению, того уже давно нет, поэтому я без зазрения совести диск этот забрал, с позволения деда, конечно.
Решил попробовать сделать из него нож.
Никогда ничего подобного не делал, так что это мой первый, так сказать, "блин")
Далее идут картинки с описанием.
Буду признателен за конструктивную критику и советы.

Вот, собственно, сам диск.
За образец взял свой кухонный нож, обвел его по контуру и начал кроить болгаркой.

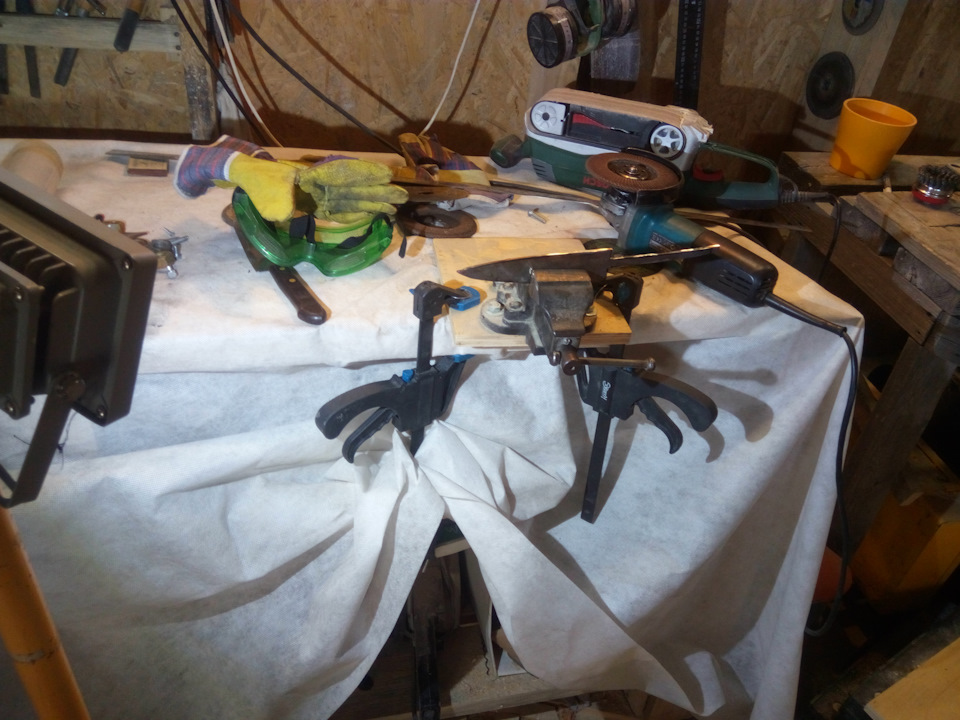

Зажав в тисках приступил к грубой обработке шлифовальными кругами и напильниками.

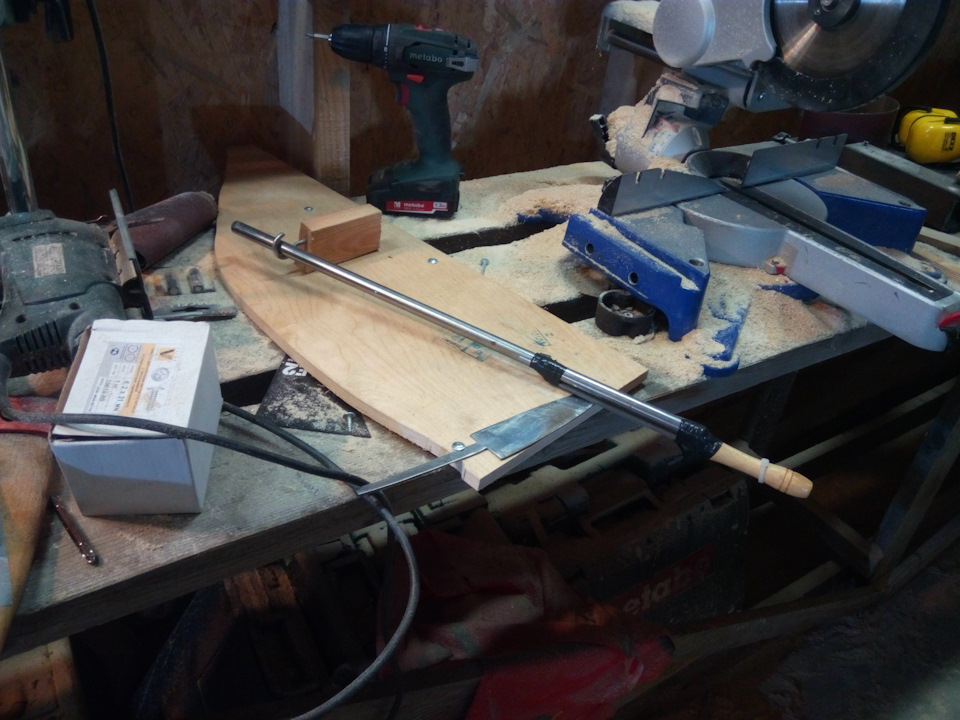

Для ровных спусков сделал вот такую приспособу. Стальной прут вставляется в крюк с одной стороны, а к другой примотал напильник изолентой…и туды/сюды дцать раз в какой-то степени))
Задумался о рукояти. В качестве больстера вырезал латунную плашку, затем идет кусочек дуба, кожа, осина, кожа, дуб, кожа, осина, кожа и что-то типа крымской акации. В центре каждой плашки выточил отверстия под хвостовик клинка.

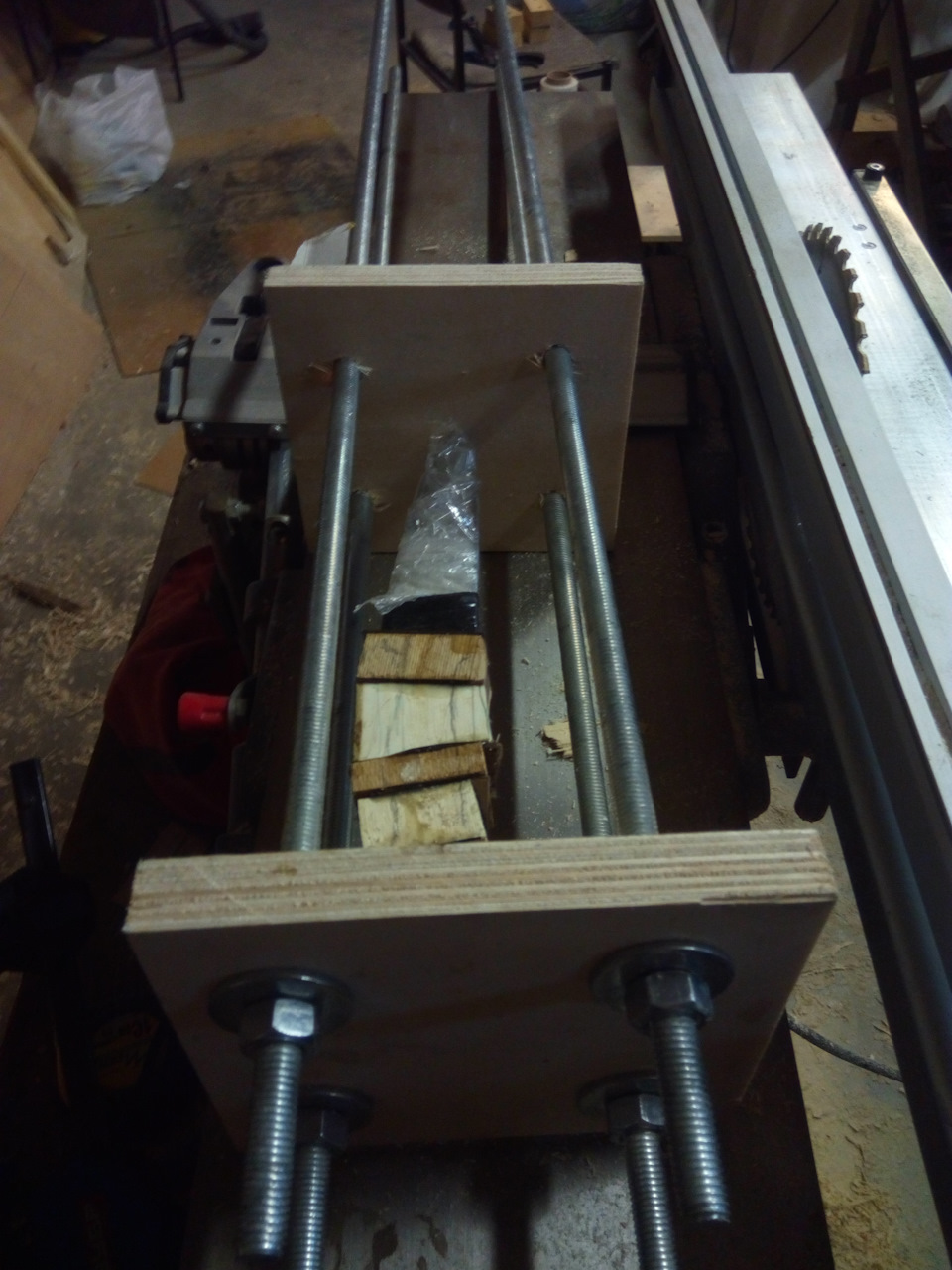

Весь этот бутерброд склеил эпоксидной смолой и зажал в такие импровизированные тиски. И только потом я понял что надо было сначала оксидировать клинок, а уже затем приступать к склейке.
Выждав пару дней, вытащил из тисков и как-то вот так кривенько вырезал лобзиком приблизительное очертание рукояти.

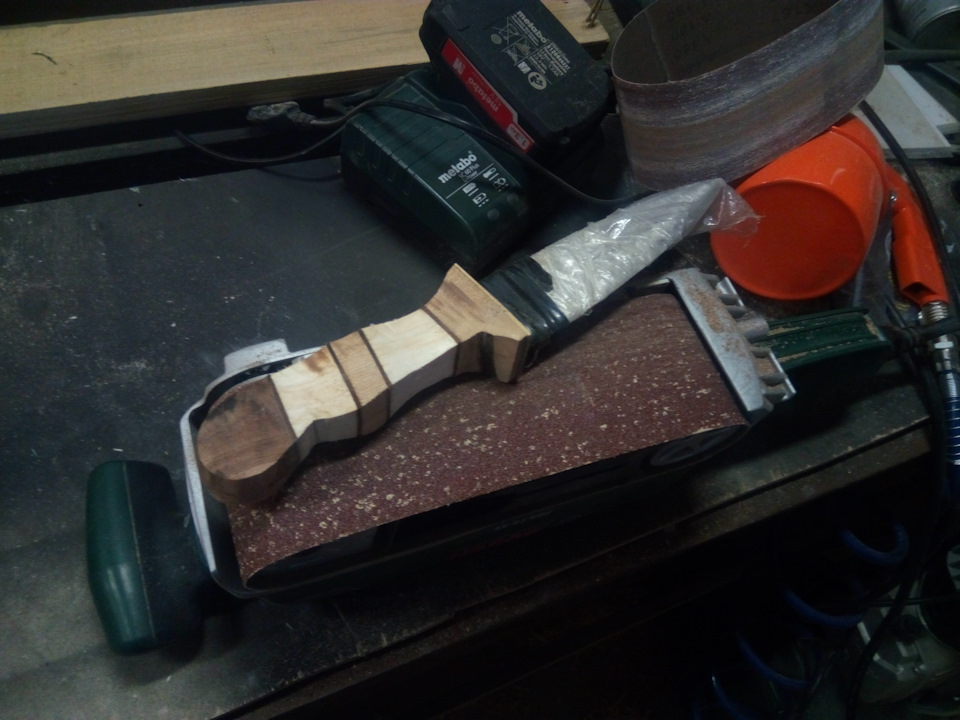

Никак не мог нормально вывести симметрию, это при том что в институте у меня был предмет скульптура. Наждачки, диски, болгарки, напильники и много много матов)). Ну да ладно, вроде получилось. Хотел из старой кожаной сумки сделать ножны, но кожа оказалась слишком тонкой и истертой, так что не получилось(

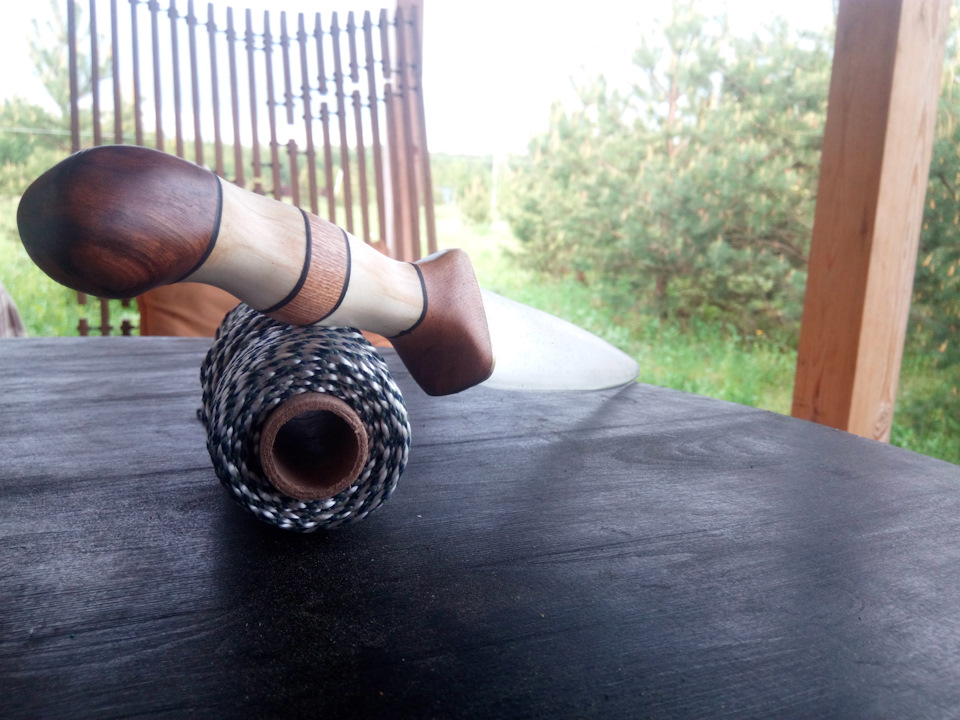

До оксидирования, но с покрытой рукоятью льняным маслом.

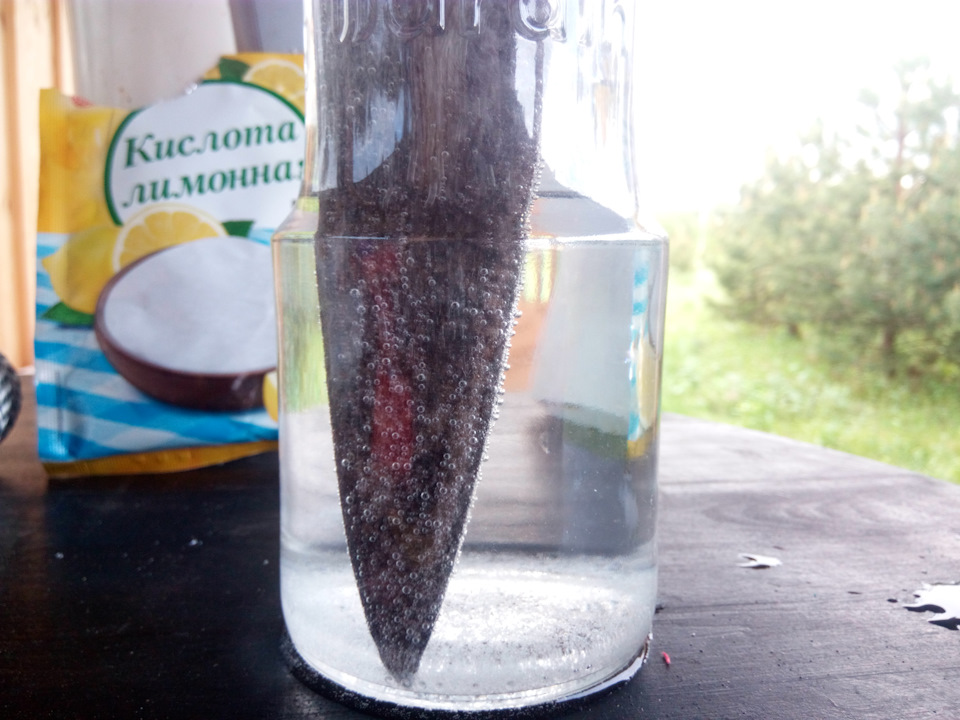

Процесс купания клинка в лимонной кислоте. Погрузил на час, потом смыл кипятком, просушил и натер маслом.

В целом я доволен, для первого раза получилось неплохо. Помидоры режет как бритвой.
Клинок решил не калить, в следующий раз уже попробую, благо диска еще много осталось.
Все, кидайтесь тапками, только не очень сильно)

Читайте также:  Почему полярная звезда не меняет своего положения относительно горизонта. Временная Полярная Звезда

Всем лета и спасибо за внимание!

Нож Из Циркулярной Пилы Своими Руками

Ножик из пилы по металлу своими руками: особенности изготовления

Хотите создать уникальный нож? Вам нужен резец для дерева или острый клинок для охоты? Сделать собственноручно хорошее изделие более чем реально. Главное. обладать навыком работы с металлом и знать, чего вы хотите.

Делаем ножик: с чего начать?

Сначала подготовьте все необходимые детали и инструменты, сложите их в одном месте. Нож из мехпилы своими руками. Нож фултанг своими руками. Как просверлить мех пилу. Определитесь, какой именно материал вы будете использовать. Если вам необходимо острое и прочное изделие – делайте нож из пилы.

Возьмите заготовку. Полотно пилы по дереву или металлу лучше всего подходит для этих целей. В качестве материала для изготовления рукояти для клинка используйте дерево (любое, по вашему желанию), текстолит, оргстекло.

Какие инструменты понадобятся в процессе изготовления ножа?

Чтобы начать работу и изготовить нож из пилы по металлу, вам понадобится:

  • напильник;
  • электрическое точило;
  • электродрель;
  • маркер;
  • линейка;
  • наждачная бумага;
  • паста для полирования поверхностей;
  • медь или алюминий для заклепок.

Как сделать заготовку?

Разберемся, как сделать нож из пилы. Подготовьте металлическое полотно для изготовления клинка. Нарисуйте на нем заготовку будущего инструмента, используя для этих целей маркер.

Помните, что нож считается холодным оружием, если длина лезвия превышает 2/3 общей длины изделия. Если вы неправильно сконструируете нож из пилы и его расценят как холодное оружие – ждите наказания.

Очертив контур будущего изделия, принимайтесь за выточку формы. Важно прорисовать форму так, чтобы режущая часть будущего изделия разместилась в области зубьев пилы. Из-за разводки пилы, если сделаете в этом месте обух, вам придется выполнять дополнительную работу по стачиванию выпуклости.

Что необходимо учесть, приступая к работе

Не начинайте стачивать ножик, не потренировавшись. Возьмите обычный кусок металла и попробуйте его обработать. Испортить железку не так страшно, как потерять хорошую заготовку. Вы должны не только регулировать силу нажима при точении, но и следить за температурой, чтобы не перегреть железо. Высокая температура не только портит вид металла. Даже если внешне он не изменится, то его структура может серьезно пострадать: металл станет намного мягче и более хрупким. Нож из циркулярной пилы, изготовленный из некачественного металла, придется точить чаще.

Читайте также:  Узел клинч схема. Рыболовный узел клинч

Чтобы проверить, не начало ли перегреваться железо, капните пару капель воды на заготовку. Если она тут же испаряется, скорее охлаждайте заготовку для будущего клинка. Чтобы избежать возможных неприятностей, связанных с перегревом металла, поставьте возле станка емкость с водой и периодично охлаждайте будущий нож из пилы.

Как сделать нож из полотна диска циркулярной пилы и ножны к нему

Как сделать нож из диска циркулярной пилы и ножны к нему.

КАК СДЕЛАТЬ НОЖ ИЗ ПИЛЫ 9ХФ. Survival knife from an old saw How to make a bushcraft knife

Как сделать нож из пилы. Изготовление ножа из советской стали. Нож из циркулярной пилы, изготовленный из изготовив нож из пилы своими руками. Неубиваемый нож выживальщика простейщий

Работа с заготовкой

Сформировав основу будущего ножа, приступайте к самому важному и сложному этапу работ – выведению спусков. Спуск – это поверхность на ноже, плавно сужающаяся по направлению к лезвию. Предназначение ножа прямо определяет угол и ширину спусков. Поэтому выбирайте среднее значение, если хотите получить универсальный нож из пилы.

Перед началом работы на станке нарисуйте предполагаемые спуски на металлическом полотне, используя для этого маркер. Стачивайте аккуратно, не спеша, чтобы не испортить будущий нож. Рекомендовано, как и в предыдущем шаге, потренироваться на запасной детали. Спуски должны быть симметричными и лежать под одним и тем же углом с обеих сторон. При этом лезвие должно быть недоточенным: оставьте отступ примерно в 0,25 мм.

Чтобы отточить лезвие, используют наждачную бумагу. Для таких целей лучше всего подходит наждачка 8-10 номера жесткости. Точить нож из пилы по металлу лучше на деревянном бруске. Чтобы подготовить импровизированную точилку, возьмите брусок и приклейте к нему наждачную бумагу.

Используя крупную наждачку, вы придадите лезвию необходимую остроту, а взяв более мелкую, отшлифуете металлическое лезвие полностью.

На завершительном этапе обработки отполируйте клинок. Тот же деревянный брусок обтяните войлоком или кожей, натрите пастой ГОИ и полируйте до тех пор, пока не достигнете желаемого эффекта.

Как сделать рукоять для ножа

Проще всего склеить ручку из двух вырубленных и подготовленных кусочков дерева или оргстекла. Сделать ее гораздо легче, чем закрепить на хвостике ножа. Как сделать нож из пилы своими руками? Особенности изготовления туристических ножей из диска циркулярной пилы и пилы по металлу. Естественно, вы можете выбрать незатейливый вариант и примотать ручку изолентой, но зачем столько стараться, чтобы в итоге испортить эстетичный вид ножика?

Читайте также:  Как сделать паук для рыбалки своими руками в домашних условиях. Как сделать паук для рыбалки и какие виды существуют

И вот наступает самый ответственный этап работ. Так как сверлить придется в хвостовике ножа, полотно может легко лопнуть. Поэтому будьте бдительны и осторожны.

Сталь. твердый, но в то же время хрупкий материал. При равномерном распределении давления, когда пила находится в работе, сломать ее практически невозможно. Но при точечном сверлении давление увеличивается, и металл может легко расколоться. Поэтому сверлить отверстие лучше при небольших оборотах станка и не забывать подливать масло на место сверления. Циркулярный стол из ручной циркулярной пилы своими руками. В таком случае шуруповерт. идеальный инструмент для выполнения поставленной цели, так как оборотов у него меньше, то и возможность поломки детали не настолько высока.

Выполнив предыдущий шаг и проделав в рукояти отверстия, такие же просверлите в половинках рукояти. Сделайте медную или алюминиевую заклепку. Для страховки можете проклеить область, где будет находиться заклепка, клеем, но лучше, если у вас найдется эпоксидная смола.

Можно ли упростить процесс?

Мастера говорят, что отверстие можно проделать и без использования сверлящих инструментов. Клинок вместе с хвостовиком покрывают слоем лака. Там, где должно быть отверстие, нужно очистить поверхность от лака. Следует поместить нож из пилы по дереву в раствор электролита и опустить в емкость с заготовкой провод с отрицательным зарядом, а положительный подключить к источнику питания, в качестве которого можно использовать обычную батарейку.

В результате такого воздействия получится дырка в металле, правда, идеально круглой она не будет, зато повредить клинок таким способом точно не получится.

Другие методы обработки детали

Если по каким-то причинам сделать нож из пилы по металлу у вас не получается, нет необходимого материала. замените его. Для изготовления клинка хорошо подходит автомобильная рессора, металл которой мягче, чем у пилы. Для обработки такой заготовки не придется использовать точило, зато понадобится пила по металлу для вырезания формы клинка. Поскольку металл легче поддается обработке, то края заготовки можно подогнать напильником. Работать над изготовлением ножа таким способом придется дольше, ведь каждый этап обработки включает ручную работу.

Изготовление ножа из пилы – трудоемкий процесс, но результат этого стоит. Изготовив нож из пилы своими руками, вы получите качественный и уникальный клинок.
