Ружья: вертикалки ИЖ

Ружья с вертикальным расположением стволов, так называемые вертикалки, в мире достаточно распространены. Правда, отечественные оружейные заводы уделяли им меньше внимания, чем ружьям с горизонтальным расположением стволов. Однако среди продукции Ижевского оружейного завода есть интересные модели.

ИЖ 59 "Спутник"

Первой моделью ружья вертикалки ИЖ в нашей стране стало ружье ИЖ 59 "Спутник". Оно разработано под руководством начальника КБ двуствольных ружей Климова А. А. и выпускавшееся ижмехом в 1959—1961 годах. Стволы у вертикалки ИЖ 59 не спаянные, а соединенные муфтами. Каналы стволов и патронники хромированные, диаметр каналов 18,5. Длина стволов 750 мм, патронников — 70 мм. Дульные сужения 0,5 мм и 1 мм у нижнего и верхнего стволов. Запирание одинарное, широким клином на крюк казенной муфты. Калибр 12.

Ударно-спусковой механизм ружья ИЖ 59 смонтирован на отдельном основании. Курки выполнены отдельно от бойков, с отбоем. Боевые пружины витые. Предохранитель неавтоматический, запирает шептало. Есть плавный спуск. Ложе ореховое или буковое, прямое или пистолетное, цевье отъемное. Всего было выпущено 21 218 ружей этой модели.

ИЖ-59 было очень красивым ружьем, но при его эксплуатации был выявлен существенный недостаток, присущий вообще ружьям с неспаянными стволами. У этой модели наблюдалось перекрещивание центров осыпей. Поэтому было принято решение о модернизации ружья с целью устранения этого недостатка и общего совершенствования конструкции.

ИЖ-12

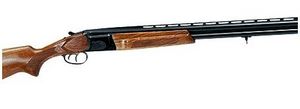

В 1962 году на смену "Спутнику" пришло ружье ИЖ-12. Кроме спаянных стволов, эта модель отличалась от прототипа меньшим диаметром канала стволов (18,2 мм), были установлены интерсепторы, цельносъемное цевье. Длина стволов уменьшена до 720—730 мм. Ружья выпускались 12 и 16 калибров до 1974 года. Масса ружья — 3-3,5 кг у 12 калибра и 3,1-3,2 — у 16-го. Живучесть у ИЖ-12 не менее 10 тысяч выстрелов. Всего было выпущено 311 633 ружья, из них почти 129 тысяч на экспорт. ИЖ-12 отличались чрезвычайной прочностью и надежностью. И если ИЖ-54 положило начало репутации ижевских "рабочих" ружей, то ИЖ-12 подтвердило эту репутацию и перенесло ее на ружья-вертикалки своего производства.

ИЖ-27

В конце 60-х годов начались работы по модернизации ИЖ-12, и в 1973 году начинается производство ИЖ-27, а в 1976 году — ИЖ-27Е. Они отличаются от ИЖ-12 несколько измененной формой ложе и цевья, наличием вентилируемой планки и отключаемого эжектора у ИЖ-27Е. Вес их у 12 калибра не более 3,4 кг, а у 16-го — не более 3,3 кг.

Читайте также:  Плот своими руками из пластиковых бочек. Плот из бочек 200 литров своими руками: 10 фото и рисунки

С 1977 года изготавливается ружье ИЖ-27Е-1С с одним спусковым крючком. В спортивно-охотничьем варианте оно выпускается с двумя парами стволов: с длинными в 750 мм и короткими в 675 мм. На этих ружьях плавного спуска нет.

Технические характеристики других модификаций ИЖ-27М, ИЖ-27ЕМ, ИЖ-27ЕМ-К-М: калибры 12,16 и 20. Длина стволов 725 мм, длина патронников 70 и 76 мм, дульное сужение стволов 1,0-0,5 мм. Вертикальное расположение стволов. Приклад выполнен из ореха или бука. Масса ружей не более 3,4 кг.

ИЖ-25

Особое место в ряду вертикалок занимают ижевские ружья — для спортивной стрельбы на стенде. Их производство началось в 1969 году с модели ИЖ-25, созданной на базе ИЖ-12 и отличавшейся от него лишь спусковым механизмом с одним спусковым крючком. Оно выпускалось только 12 калибра в двух модификациях — ИЖ-25СТ для траншейного стенда с длиной стволов 750 мм и ИЖ-25СК для круглого с длиной стволов 650 мм. Оно выпускалось в 1969-1981 годы, и всего было сделано 2914 штук.

ИЖ-39

В 1975 году завод приступил к изготовлению ружья ИЖ-39. Это объяснялось сменой базовой модели. Новые ружья были разработаны на основе ИЖ-27. Они выпускаются в 4 вариантах: ИЖ-39К и ИЖ-39Т для круглого и траншейного стенда без эжектора, ИЖ-39ЕК и ИЖ-39ЕТ — с ним. В этих ружьях вертикалках ИЖ по сравнению с прототипом произведены необходимые усовершенствования, соответствующие условиям применения оружия.

Технические характеристики ИЖ-39, ИЖ-39Е:

для круглого стенда

для траншейного стенда

Калибр

12

12

Расположение стволов

вертикальное

вертикальное

Длина стволов, мм

675

750

Длина патронников, мм

70

70

Дульное сужение стволов, мм

верхнего

цилиндр

полн. чок 1,00

нижнего

раструб 0,4

усил. чок 1,25

Материал приклада

орех

орех

Масса, кг, не более

3,35-3,65

3,4-3,7

Модификацией ружья ИЖ-39 являются ИЖ-44 и ИЖ-44Е со съемным ударным механизмом. Спортивные ружья оптимизированы для выполнения весьма специфических задач стендовой стрельбы и не могут быть рекомендованы в качестве охотничьего оружия.

Читайте также:  Как завязать обезьяний узел. Обезьяний кулак: легендарный узел народа маори

ИЖ-12 Легендарная вертикалка, Обзор,Отзывы,Технические характеристики

История создания.

Выпуск ИЖ-12, был начат в 1962 году и выпускался до 1974 года. Оружие, было создано на базе ИЖ-59 «спутник». Переняло почти все его формы и качество. Изменения коснулись ударно спускового механизма и некоторого отличия во внешнем виде. Уменьшилась масса. В конструкции был усовершенствован предохранитель и установлен интерцептор, предохраняющий от выстрела, во время падения.

Описание.

Вертикалка ИЖ-12, гладкоствольное ружьё, с внутри курковым механизмом. Цевьё и приклад, имеют классическую форму. Они изготовлены из дерева, ореха или бука. Приклады бывают с прямой или пистолетной шейкой. Вертикально расположенные стволы имеют дульное сужение и надёжно скреплены между собой при помощи пайки. Стволы рассчитаны на использование патрона калибром 12 и 16, с обычной длинной гильзой 70мм. Для повышения прочности и большего времени использования, производилось хромирование. « Живучесть» ствола-10000 выстрелов.

Технические характеристики ИЖ-12.

  • Длинна ствола — 720-730мм.
  • Масса — 3.1-3.5 кг.
  • Патрон — 12/70-16/70
  • Прицельная дальность-35-40 метров
  • Верхний ствол — 1мм. (полный чок)
  • Нижний ствол – 0.5мм. (получок)

Конструкция.

Ствол ИЖ-12 оснащён прицельным приспособлением, состоящем из мушки и целика, расположенных на высокой планке. Запирается при помощи клина, который расположен в муфте, в ствольной колодке. Там же расположен механизм извлечения гильз (экстрактор), отдельно на каждый ствол. При переламывании ружья, гильзы выходят до половины, а затем вытаскиваются вручную. Задняя часть стволов располагается в глубоком вырезе колодки. Толкатели расположены в наклонных пазах по бокам, они давят на штифты курков при открывании. Ударный механизм куркового типа отвечает за выход бойков из щитка колодки. Боевая пружина изготовлена из высококачественного материала, срабатывает даже в условиях сильного мороза. Неавтоматический предохранитель и интерцептор запирает шептала, надёжно защищают стрелка, от непроизвольного срыва боевой пружины.

Боеприпасы для ИЖ-12.

Ижевские оружейники изготовили стволы ружья под папковый патрон, однако можно использовать пластиковый и железный. При использовании железной гильзы, страдает кучность, увеличивается осыпь дроби, падает бой. Из за высокой отдачи, приходится дополнительно прицеливаться. Самый лучший эффект достигается при выстреле «правильным», мягким патроном.

Модификации.

  • Иж-12, 1962-1974 г.в. калибр 12-16 мм. С неавтоматическим предохранителем и интерцептором.
  • Иж-12, 1969-1974 г.в. калибр 12-16 мм. С автоматическим предохранителем. Имеются выпуски под литерами «А» и «Г».
Читайте также:  Выбор и использование ориентиров. Выбор и использование ориентиров на местности.

Для того чтобы оружие дольше служило и не давало сбоя, необходимо его чистить и смазывать. Этого невозможно сделать без разборки. За счёт конструкции, ИЖ-12 достаточно легко разобрать.

  • Снимаем цевьё, для этого оттягиваем защёлку и отделяем от ружья.
  • Снимаем стволы, поворачиваем рычаг запирания вправо до отказа. Откидываем стволы вниз и отделяем от коробки с ложей.
  • Отделяем приклад. Снимаем его затылок и откручиваем шурупы. Отворачиваем шуруп от предохранительной скобы и отделяем от личинки, поворачивая против часовой стрелки.
  • Для того чтобы разобрать УСМ, необходимо взвести курки в боевое положение. В отверстия на каждом стержне боевой пружины вставить кусочек проволоки или гвоздь диаметром 1.5 мм. Отверстия на стержне должны соединиться с выемкой на перемычке. Затем спускаем курки и снимаем стержни с пружинами. Выбиваем оси курков и шептал, отделяем их от колодки. Далее выбиваем штифт, удерживающий пружину, откручиваем задний и нижний винт снимаем перемычку. Легко постукивая и оттягивая назад, вытаскиваем личинку.
  • Запирающий механизм. Выбиваем штифты бойков и снимаем вместе с пружинами, выбиваем ось запирания с возвратной пружиной и достаём запорную планку.
  • Выбрасывающий механизм. Выколачиваем оси взводного механизма и вытаскиваем их. Установить шлиц разобщителя под углом 45° к оси ружья, взвести и спустить курок и толкатель вытолкнет разобщитель из коробки. Отделить выбрасыватель, отжав передний конец от стволов, и он под действием пружины выйдет из паза. Придержать выбрасыватель, чтобы не потерять.

Все детали необходимо тщательно очистить от пыли и порохового нагара, протереть и смазать оружейным маслом.

Отзывы.

Ружьё ИЖ-12 зарекомендовала себя с положительной стороны. Не смотря на то, что выпуск прекращён пол века назад, много экземпляров, до настоящего времени находится в обороте. Не дорогая, но надёжная и живучая двустволка, по праву считается заслуженным ветераном. При низкой температуре не даёт сбоев. Полированные и хромированные стволы, остаются зеркальными. При заводской гарантии на 10000 выстрелов, при надлежащем уходе стволы служат дольше. ИЖ-12 описывает в своих рассказах писатель Алёхин. Пишет об оружии, как о проверенной и верной подруге. Из недостатков, близко расположенные курки, при спуске неудобно переносить палец. При нажиме на спусковой крючок, происходит запаздывание выстрела. При всём этом, ружьё является отличным экземпляром, среди себе подобных.
