ЗАЗ 1102 17L.МОЯ МУРЕНА Бортжурнал Установка крабов РИККАР+мануал

Почти изначально (после восстановления мною Мурены) были установлены крабы РИККАР.
Для справки: Кронштейн реактивной штанги zapchastizaz.com.ua/zapch…-zavod-sajlentblokom-tt42. Служит для смещения переднего колеса вперёд.
Частая проблема авто семейств Таврий и Самар смещённые назад передние колёса (колесо не по центру арки крыла). Первая проблема этого (на мой взгляд) разогнутая раеактивная штанга (после хорошей ямы на дороге). Решение проблем есть несколько:
1. Снятие штанг и предание им правильной формы (методом подгиба).
2. Проточка (протачивается штанга после резьбы, за щёт чего она дальше входит в сайлентблок кронштейна, НО! приходится покладывать либо шайбы, либо точить втулку под гайку кронштейна).
3. Установка кронштейна РИККАР (в данном случае). НО! В моём случае штанги не розогнуты. Просто установлены колёса большего типоразмера (175.70) А смещённые назад колёса, для Таврий, это нормальное явление даже с завода.
Но вернёмся к Мурене.
После неудачной попытки замены сайлентблоков в РИККАРахwww.drive2.ru/l/464940037750915113/, мне пришлось временно поставить родные кронштейны. Итог, постоянное затирание колёсами подкрылков (неприятный звук и протёртая дыра).
Сегодня я всётаки запресовал новые сайленты в РИККАРы, и вернул их на Мурену.
ТЕРЕТЬ ПЕРЕСТАЛО! УРА! КАК РАНЬШЕ ВСЁ ХОРОШО!
Теперь фото с комментариями:

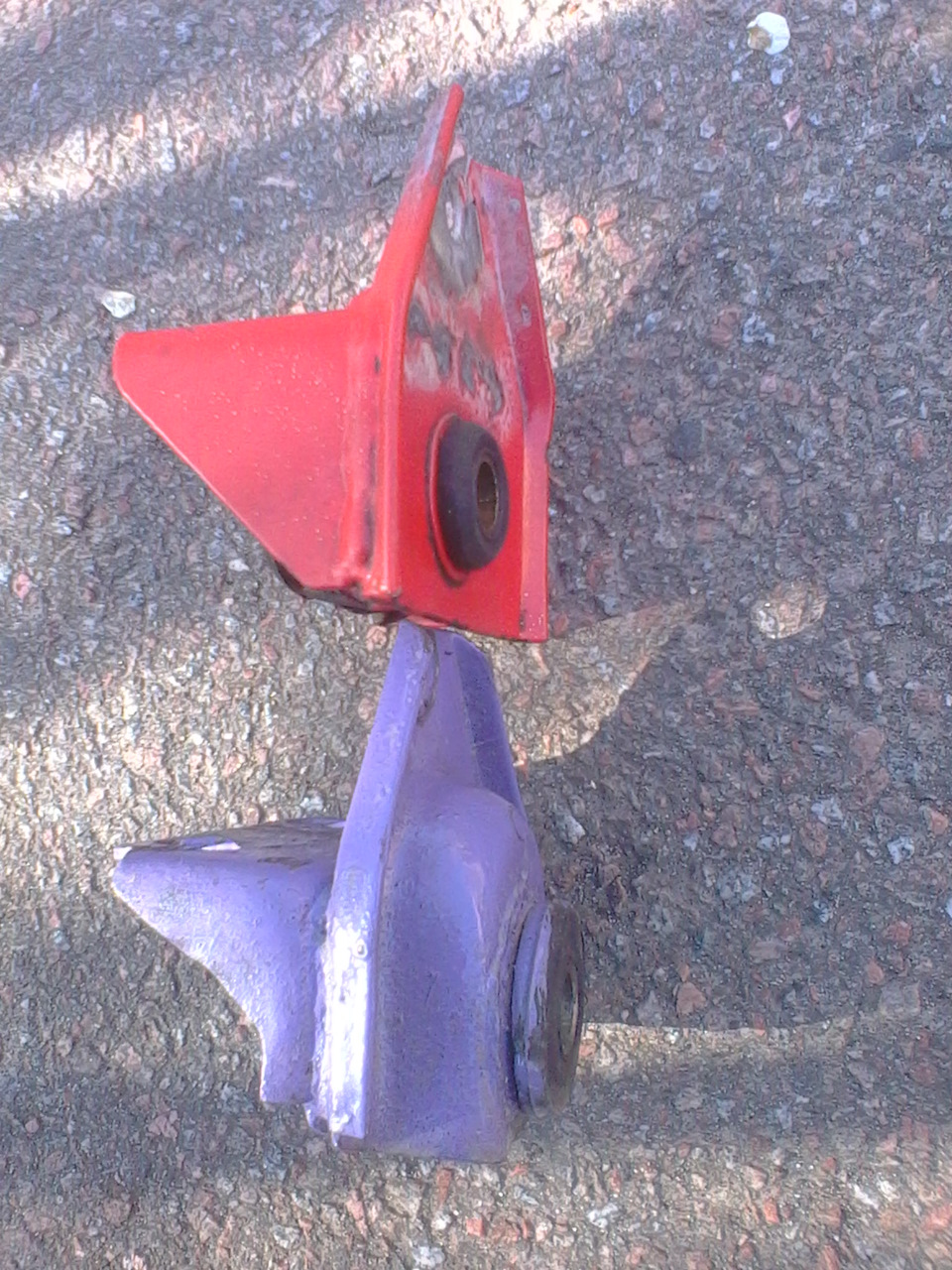

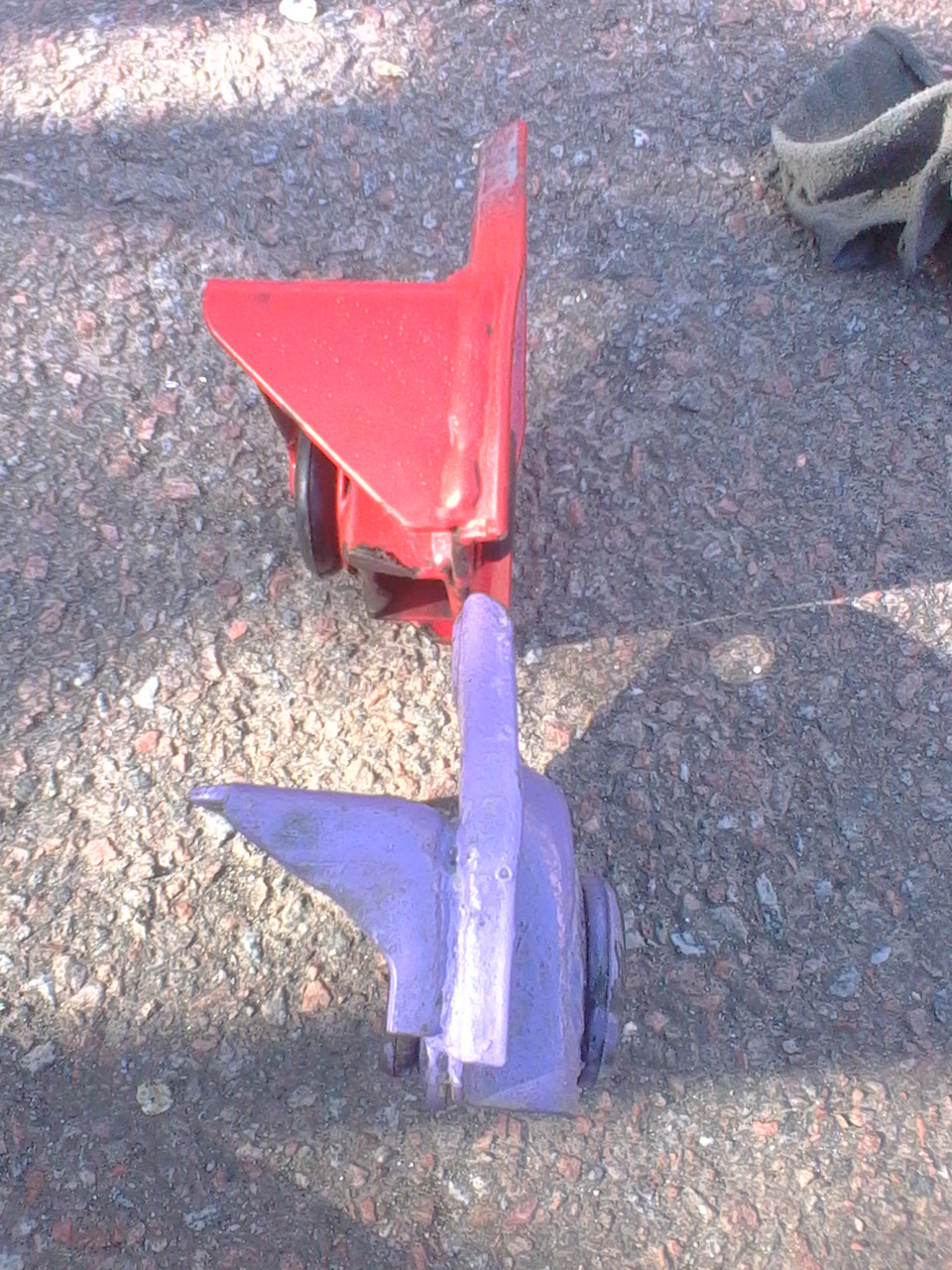

Как видно, сайленблок РИККАРа смещён на 2см вперёд.
За щёт этого штанга подаётся вперёд (вместе с колесом).

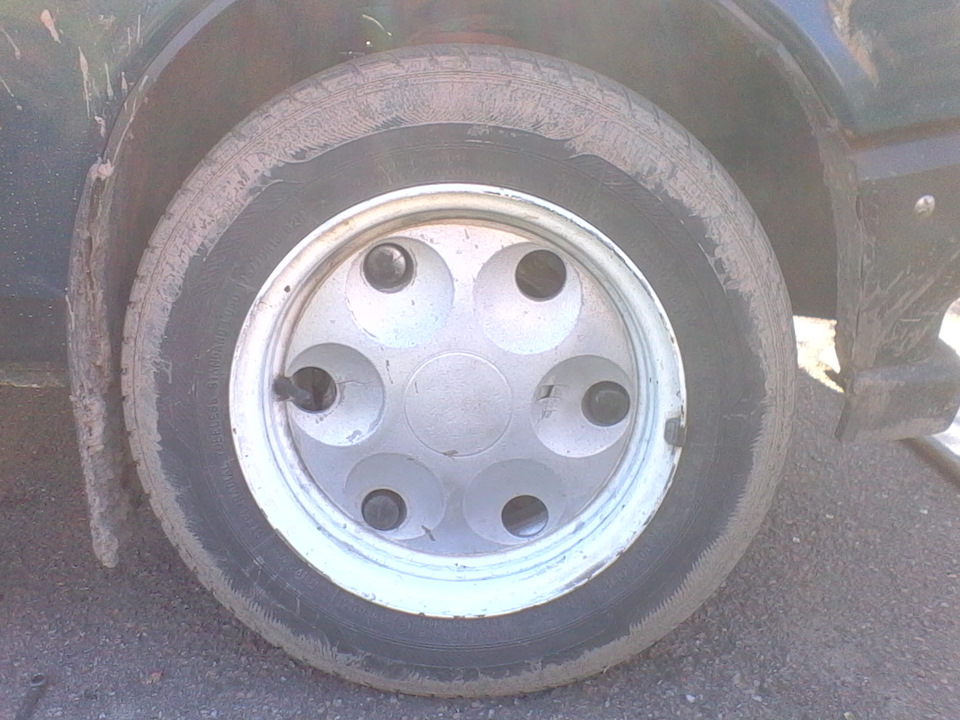

Левое колесо (175.70.13) при стандартном кронштейне (крабе)

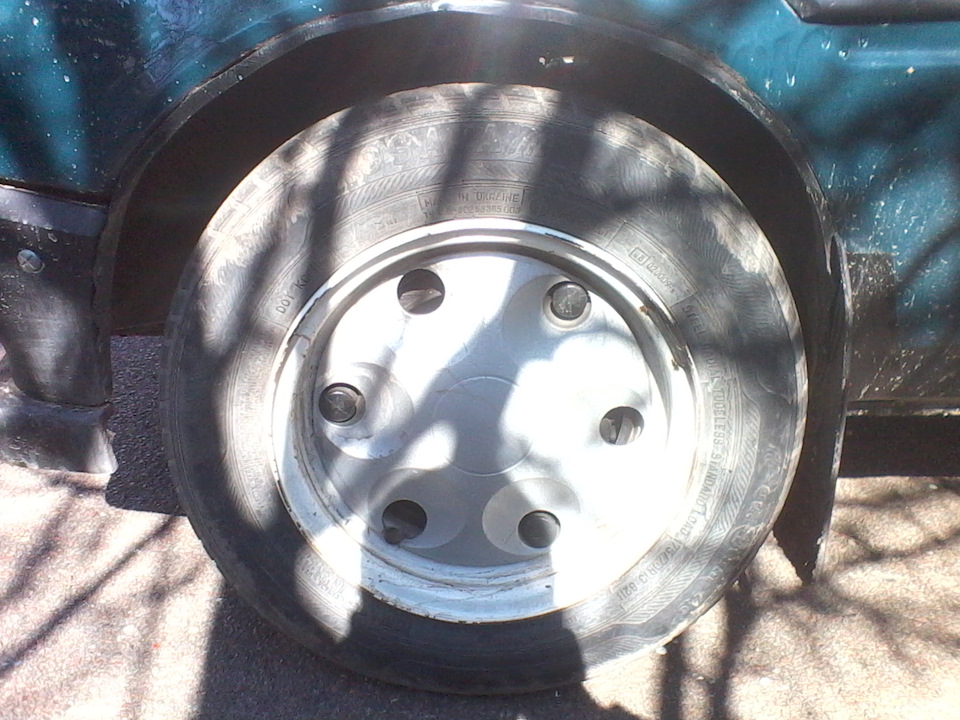

Левое колесо с кронштейном РИККАР.

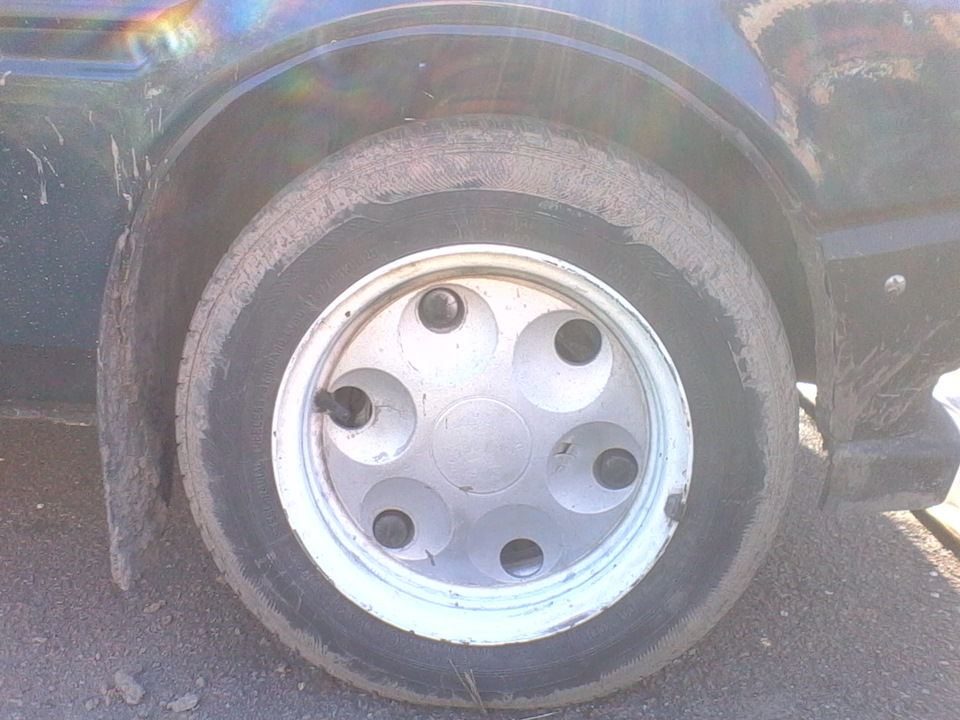

Правое колесо со стандартным кронштейном.

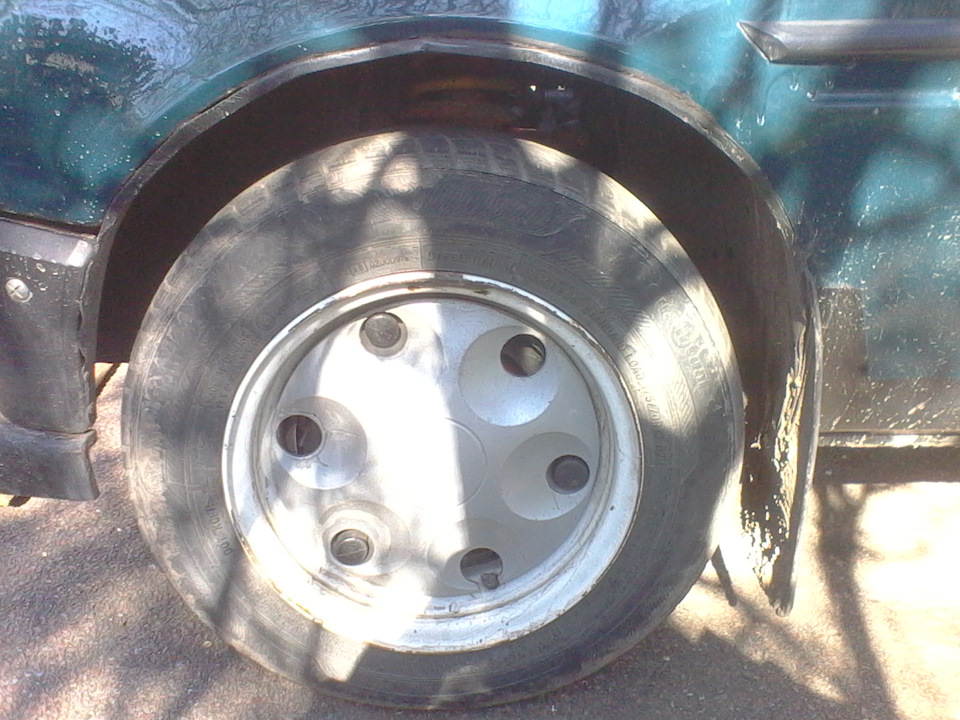

Правое колесо с РИККАРом.

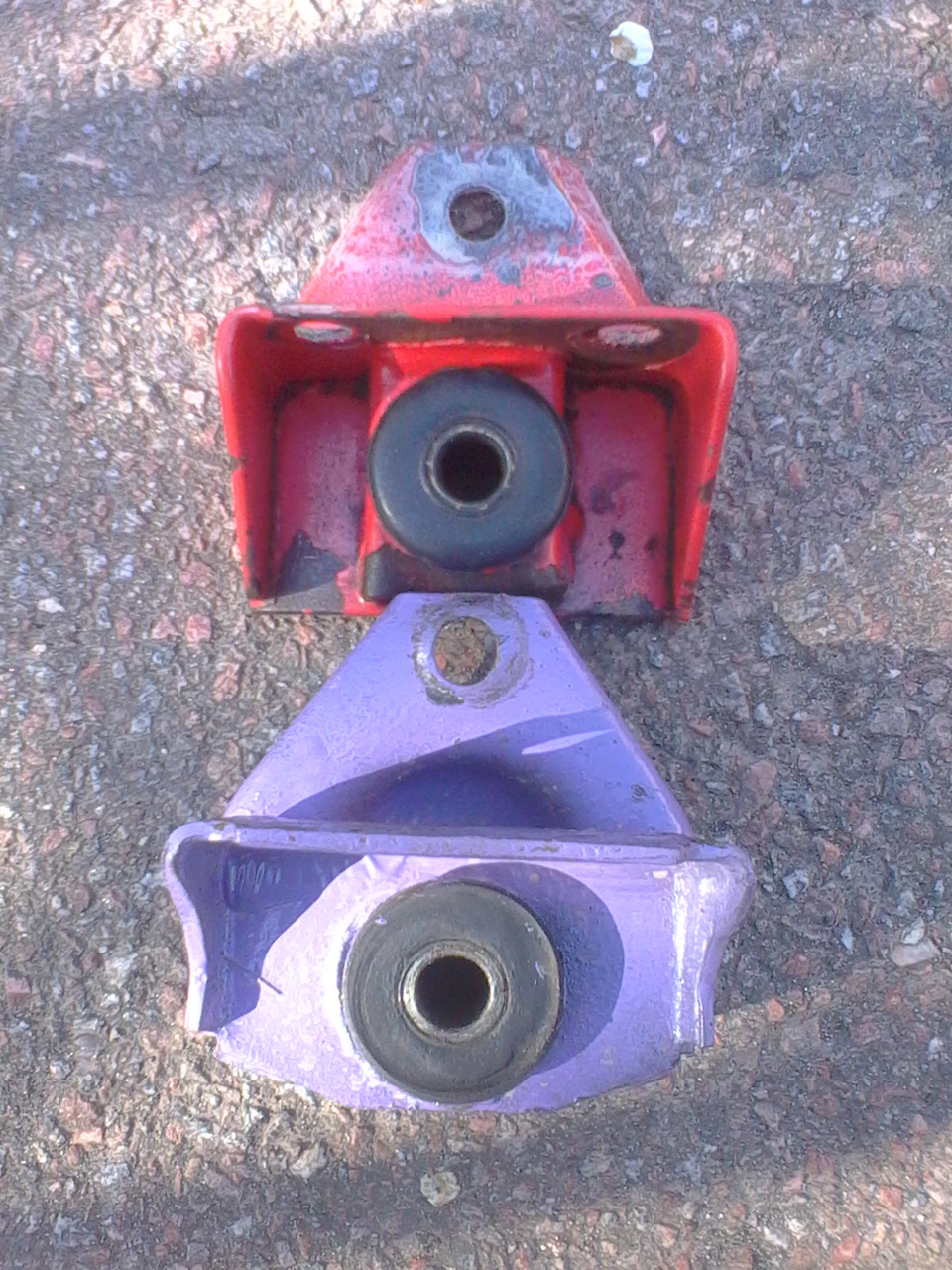

Вид кронштейнов спереди для сравнения.

И маленький нюанс: при замене крабов, ослабить болты крепления шаровой (легче будет попадать в резьбу болтами кронштейна), после чего не забыть конечно затянуть)))
Ну и гайки штанг затягиваются на опущенной (авто стоит на всех четырёх колёсах) машине.
Ну и как обычно музыкальная пауза)
Всем бобра и полных баков!

Читайте также:  Как привязать второй крючок к основной леске без поводка. Привязать второй крючок к основной леске: часть рыбацкой науки

В каких сферах необходимо применение краб-крепления для профильной трубы

Краб-крепление для профильной трубы используется в разных отраслях строительства. Это сравнительно новый метод соединения. Раньше применялись технологии, предполагающие необходимость деформации трубы (сверление, сварка), что в некоторых случаях могло служить причиной более быстрого разрушения. Такие последствия проявляются при наличии защитного покрытия.

Характеристики краб-системы

Крепежные элементы данного вида представляют собой конструкцию, состоящую из 2 половин. Функционально она напоминает разъемный хомут. Изготавливаются элементы из металлического листа (толщина 1,5-2 мм). С целью увеличения срока службы выполняется оцинковка. Толщина данного слоя составляет 1,2 мм. Две половины краба соединяются посредством стандартного набора крепежа. Используются болты, гайки. Шайбы не задействуют в данном случае.

Краб-системы для профильных труб могут состоять из разного количества отдельных элементов, что определяется с учетом конфигурации металлической конструкции. Каждый разъемный хомут характеризуется небольшими размерами, что позволяет без лишних затруднений производить установку на любых участках объекта.

Благодаря компактным габаритам и основным параметрам (толщина металла, длина полочки) обеспечивается достаточный уровень прочности. Крепеж удерживает конструкцию, не деформируется. Это обусловлено повышенной жесткостью краба в собранном виде.

Данная система напоминает конструктор в процессе сборки: сначала выполняется соединение несущих изделий, затем эти участки закрывают второй половиной краба. Дополнительно использовать оборудование не нужно: сварка, резка металла не производятся. При монтаже необходимо соблюдать осторожность, т. к. если нарушить целостность защитного покрытия, то срок службы металлической конструкции сократится.

Основное предназначение

Метод соединения профильных труб без сварки применяется в различных сферах строительства. Таким способом выполняется монтаж металлоконструкций любых габаритов. Однако есть некоторые ограничения по применению соединителя данного вида. Так, его рекомендуется использовать только для установки труб малого сечения.

Читайте также:  Как правильно сворачивать палатку. Как правильно сложить палатку?

Соединить элементы каркаса с большой длиной стороны не получится. Это обусловлено тем, что крепеж для профильного изделия имеет ограниченные параметры (речь о болтовом соединении, фиксирующем краб). Кроме того, применение таких крепежных элементов для монтажа крупногабаритных изделий способствует снижению надежности. При этом увеличивается расстояние между двумя частями краба.

Возможные объекты, где целесообразно применять краб-систему:

  • душевые кабины;
  • стеллажи;
  • вольеры для животных;
  • ограждения небольших габаритов;
  • навесы, козырьки;
  • тентовые перекрытия для открытых площадок;
  • беседки;
  • модульные конструкции разных типов;
  • теплицы;
  • опоры, используемые в качестве несущих и поддерживающих элементов.

Разновидности

Крепеж для профильных труб делится на виды, отличные по конфигурации соединяемого участка:

  • Т-образные;
  • Х-образные;
  • Г-образные.

Первый из вариантов применяется на участках, где требуется соединить 3 профильные изделия. Все рассматриваемые разновидности предназначены для установки труб под прямым углом друг относительно друга. Х-образные изделия устанавливают на участках модульной конструкции, которая предполагает необходимость фиксации 4 труб. Г-образные элементы используются для установки 2 изделий под прямым углом относительно друга друга.

Краб-система для профильных труб может состоять из разных по форме сечения хомутов. Так, существуют соединительные элементы 2 видов:

  • для изделий квадратного сечения;
  • для прямоугольных труб.

Возможные размеры каркасных элементов, которые монтируются с использованием скоб:

  • 20х20, 25х25, 40х40 мм — квадратное сечение;
  • 30х20, 40х20, 50х20, 50х25 мм — прямоугольное сечение.

Габариты крабов тоже несколько отличаются, что зависит от исходных параметров соединяемых изделий. Чем крупнее труба, тем больше должна быть скоба. Это обеспечит более высокую надежность соединения. Отличаются элементы системы краб и типом защитного слоя. Они могут быть окрашены, покрыты цинковым составом. Кроме того, существуют плоские и пространственные элементы крепежной системы.

Преимущества и недостатки системы краб

Краб для профильной трубы появился на строительном рынке сравнительно недавно, однако уже завоевал спрос благодаря большому количеству положительных качеств:

  • возможность монтажа без необходимости использования специального оборудования, дорогостоящих инструментов, достаточно гаечного ключа;
  • соединители для профильных труб отличаются прочностью, обеспечивают надежность фиксации металлических изделий;
  • длительный период службы, что обусловлено наличием защитного покрытия;
  • есть возможность многоразового использования, т. к. болты легко демонтируются, при этом на металлоконструкции не остается повреждений;
  • процесс установки системы краб несложный, его можно выполнить собственными силами;
  • универсальность: разъемные хомуты данного вида могут использоваться на разных объектах;
  • равномерное распределение нагрузки между элементами конструкции;
  • приемлемая цена;
  • отсутствие необходимости дополнительной обработки защитным составом.
Читайте также:  Как быстро вынуть клеща. Как вытащить клеща в домашних условиях

Несмотря на множество положительных качеств, есть и недостатки у данного способа монтажа;

  • ограничение по применению: можно использовать краб-систему только для установки труб малого и среднего сечения;
  • с помощью крепежа данного вида не удастся установить профильные изделия под углом больше или меньше 90°;
  • оцинкованное покрытие имеет свойство со временем повреждаться;
  • если на каркас оказывает воздействие нагрузка на разрыв, геометрия конструкции нарушается.

Способы соединения

Сваривать профильные изделия перед установкой разъемного хомута не нужно. Сначала устанавливают одну часть крепежного элемента, затем выполняется стыковка. После этого можно производить соединение квадратных труб или прямоугольных изделий. С этой целью сверху располагается вторая часть разъемного хомута.

Если решается вопрос, как соединить профильную трубу без сварки, нужно знать, что стягиваются элементы системы краб с помощью болтов М6 или М8. Более надежный крепеж не нужен. Это обусловлено тем, что основная нагрузка распределяется благодаря наличию многочисленных полочек у разъемных хомутов.

С целью повышения надежности в элементах крепления предусматриваются дополнительные отверстия. Они предназначены для установки пластин, которые способствуют увеличению надежности конструкции при монтаже трубы без сварки.
