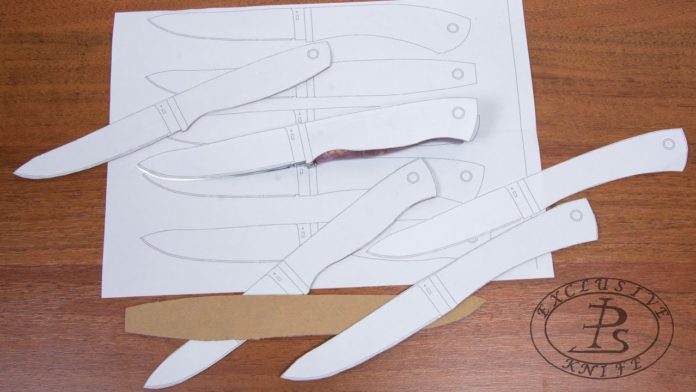

Форма рукоятки ножа чертеж. Готовые чертежи популярных ножей, нюансы самостоятельного составления

Изготовление рукояток для ножей своими руками

Содержание статьи (кликните, чтобы посмотреть)

Всадной способ крепления

Методы крепления ручки к клинку:

При всадном способе формирования рукояти ножа массив из цельного материала или набор пластин насаживается на хвостовую часть клинка. Если рукоятка состоит из набора листового материала, она называется наборной.

В некоторых конструкциях хвостовая часть клинка снабжена резьбой для дополнительной фиксации пластин гайкой.

Чтобы рукоятка не раскололась в процессе эксплуатации, с обеих сторон материал фиксируется обоймицами. Наборная рукоять располагается всегда параллельно клинку. Всадной способ изготовления ручки имеет свои преимущества:

  1. возможность придания любой формы влияет на эстетические качества;
  2. малая масса и низкий коэффициент теплопроводности;
  3. ремонтопригодность.

Главным недостатком такой конструкции является низкая прочность соединения рукояти с клинком.

Статьи по теме (кликните, чтобы посмотреть)

к содержанию ↑

Накладной клепаный вариант

При изготовлении клепаного варианта ручки применяются накладки, располагаемые на широком хвостовике ножа, который повторяет форму рукояти. Накладки крепятся на хвостовике при помощи заклепок или винтов. Последние для этих целей применяются достаточно редко.

Широкое распространение для фиксации накладок получили медные или стальные заклепки. Ножи в таком исполнении можно встретить на любой кухне. Многие задаются вопросом, как в домашних условиях сделать рукоятку для ножа. Преимущества накладного варианта крепления: легкость в изготовлении и простота крепления.

Смирнов Александр Станиславович
Инструктор по выживанию в дикой природе. Опыт преподавания более 15 лет

Среди недостатков можно выделить:

  1. ограниченность формы;
  2. большой вес;
  3. высокий коэффициент теплопроводности.

к содержанию ↑

Формы рукояток

Различают пять основных форм рукояток ножей:

  1. Овальная. Самая распространённая. Такая форма рукояток удобна для большинства пользователей ножей. Обтекаемые формы удобно лежат в руке и являются максимально эргономичными. Скругленный прямоугольник или квадрат являются паллиативными вариантами овала. Однако при такой форме сложно определить положение клинка, что особенно усложняет использование ножа в темноте;
  2. Прямая. Присуща по большей части кухонным ножам. Сечение представляет собой квадрат, прямоугольник или различные многоугольники. По всей длине отсутствуют расширения или сужения. Недостатки такой формы аналогичны овальной, а также возможно выскальзывание ножа из руки;
  3. Конусная. Бывает с уклоном назад или вперед. Нож, имеющий конусную форму рукояти с уклоном назад, встречается достаточно редко. При сужении рукояти вперед, кинжал имеет высокие эргономичные характеристики. Именно поэтому на протяжении многих лет в арабских странах использовались такие клинки. Для удобства использования хирургические инструменты имеют коническую рукоятку с уклоном вперед;
  4. Вогнутая. Различаются рукоятки глубиной выпуклости, а также асимметричностью расположения впадины. Отдельным вариантом асимметричного расположения впадины можно выделить рукоять с вырезом под пальцы. Такая форма выглядит достаточно эффектно и своими контурами напоминает кастет;
  5. Выпуклая. Большинство охотничьих и боевых ножей имеют выпуклую рукоятку. Ножи с «брюшком» имеют выпуклую форму ручки только с одной стороны. Классическим представителем таких изделий является финский нож. Профессионалы утверждают, что наиболее удобной формой рукояти соответствует соосная с клинком ручка.

к содержанию ↑

Виды и преимущества древесины

К выбору материала для будущей рукоятки следует подходить очень ответственно. От исходного сырья зависят следующие характеристики: прочность, эргономичность, баланс и устойчивость к загрязнению. Нож с деревянной рукояткой отлично подойдет начинающему охотнику.

Древесина получила широкое распространение в качестве основного материала для изготовления рукояток. Обычно применяют сорта с плотной структурой: дуб, ясень, орех, клен, яблоня, вишня.

Смирнов Александр Станиславович
Инструктор по выживанию в дикой природе. Опыт преподавания более 15 лет
Экзотические породы древесины имеют более красивый вид, но могут быть сложными в обработке или плохо влиять на баланс ножа. Самодельный резной нож всегда украсит коллекцию любого охотника.

Среди отечественных сортов древесины, подходящих для изготовления рукояток, можно выделить карельскую березу, бук, граб и орех. К экзотическим относят эбен, венге, омбойну и бубингу.

Карельская береза используется во многих странах мира наравне с редкими экзотическими экземплярами. Структура ее древесины напоминает мрамор.

Твердость этого вида может достигать до 3,5 единиц по шкале твердости Бринелля, плотность — до 770 кг/м3. Внутри материал имеет уникальные утолщения — капы, которые и придают карельской березе мраморную текстуру.

Цвет варьируется от светло-золотистого до темно-янтарного. Такая древесина трудно обрабатывается, поэтому требуются особые навыки при изготовлении рукоятки.

Граб — вид лиственных деревьев, относящихся к семейству Березовых. Древесина имеет наибольшую твердость (порядка 3,7 ед. по Бринеллю) и плотность около 800 кг/м3. Специалистами высоко ценится износостойкость этого дерева, поэтому оно применяется в ответственных узлах, к которым предъявляют повышенные требования к вязкости и ударной прочности.

Грецкий орех достаточно часто используется для изготовления пропеллеров для легких самолетов. Минимальная склонность к растрескиванию обуславливает применение древесины для изготовления рукояток.

Читайте также:  Узел швейцарский проводник. Узлы часть 1. Базовые узлы

В высушенном состоянии такая ручка сохраняет форму, не подвержена гниению. По Бринеллю твердость составляет порядка 3,7 ед.

Для изготовления рукоятки черного цвета используют эбеновое дерево или эбен. Произрастает оно в тропических джунглях и имеет плотность 1300 кг/м3, поэтому древесина этого дерева тонет в воде. Маслянистая структура делает материал устойчивым к атмосферным воздействиям.

Стабильность структуры позволяет использовать эбен при низких температурах в условиях Крайнего Севера. Этот материал также служит сырьем для изготовления музыкальных инструментов, сувениров, фигурок и статуэток.

Дерево венге — редкая порода экваториальной древесины. Шоколадный цвет материала с прожилками придает фактуре готового изделия незабываемый вид.

По твердости венге превосходит дуб и ясень. По шкале Бринелля твердость может достигать до 4,2 ед.

Плотность составляет 890 кг/м3. Наличие маслянистых отложений в структуре древесины усложняет механическую обработку и шлифовку.

В качестве финальной доводки рекомендуется вощение.


Красно-коричневый цвет имеет древесина дерева амбойны. Плотность материала достаточно невысокая — порядка 670 кг/м3. Легко переносит механическую обработку и полировку. На финальной стадии изготовления может потребоваться дополнительное заполнение пор вязкими составами.

Смирнов Александр Станиславович
Инструктор по выживанию в дикой природе. Опыт преподавания более 15 лет
Древесина дерева бубинга имеет явно выраженные годичные кольца, что делает ее структуру яркой и привлекательной. Имеет среднюю плотность порядка 900 кг/м3.

Применяется в декоративных целях, так как легко подвергается механической обработке. При полировке можно достичь зеркального блеска.

Высокая склеиваемость делает ее пригодной для изготовления музыкальных инструментов, декоративных панелей и для украшения внутреннего пространства автомобилей.

к содержанию ↑

Требования к размерам и форме

Форма ножа имеет не меньшее значение, чем способ крепления ручки. Самой удобной считается овальная рукоятка, которую рука может удерживать длительное время.

Прямая рукоять не имеет каких-либо расширений или сужений. Обычно такую ручку приделывают к кухонным ножам.

Конусная рукоятка имеет расширение вперед, что встречается чаще, или назад. Это наиболее эргономическая форма, благодаря которой нож не выскальзывает из ладони.

Некоторые клинки делают с наборными ручками выпуклой или вогнутой формы. Последняя не очень удобна, поэтому охотники предпочитают экземпляры с выпуклой рукояткой.

Плоские ножи занимают очень мало места, но при длительной работе их грани впиваются в руку. Упорная форма рукояти напоминает кастет и обычно применяется для разделочных инструментов.

Длина клинка определяется назначением ножа. Для охотничьего инструмента оптимальным считается лезвие длиной около 10 см., которое подойдет и для разделки дичи, и для хозяйственных целей. Длина рукояти должна быть не меньше 11 см. Ширина ножа зависит исключительно от предпочтений хозяина.

к содержанию ↑

Инструкция по изготовлению

Работа с деревом требует некоторого опыта. Но сделать рукоять сможет даже новичок.

Чтобы сделать нож с оригинальной ручкой необходимы:

  • материал для рукояти (дерево влажностью не более 15% с оригинальным рисунком и фактурой);
  • клинок;
  • крепеж (эпоксидная смола для всадного крепления или пруток нужного диаметра);
  • пропитка;
  • необходимый для работы инструмент.

Сверлим отверстия под штифты

Отверстия для штифтов просверливают на сверлильном станке.

Обе половинки будущей ручки соединяют и сверху прикладывают клинок. По хвостовику отмечают расположение отверстий на дереве. Сверлить лучше обе половинки одновременно, чтобы избежать перекосов.

Сверло нужно брать немного больше, чем толщина штифта. Сначала сверлят ближайшее к лезвию отверстие, затем на противоположной стороне, потом в центре.

к содержанию ↑

Обрезаем штифты по размеру

В готовые отверстия двух половинок заготовки нужно вставить один из штифтов. На нем отмечается место отреза. На штифтах с обеих сторон рукоятки необходимо оставить припуск около 3 мм. Пилкой по металлу нарезают нужное количество штифтов.

Важно! Укоротить штифты можно всегда, поэтому лучше, если они окажутся длиннее.

Перед склеиванием необходимо удостовериться, что штифты свободно входят в отверстия.

к содержанию ↑

Склеиваем ручку и лезвие эпоксидной смолой

До склеивания заготовку шлифуют со стороны клинка. Если это делать после сбора заготовки, то есть опасность повредить лезвие.

Для склеивания необходимы зажимы, кисточка, штифты, лист бумаги и эпоксидная смола. Перед работой лучше пару раз собрать готовую конструкцию, чтобы выявить и устранить недочеты. Эпоксидную смолу готовят согласно инструкции. На одну из заготовок наносят тонким слоем склеивающую основу.

Читайте также:  Как сделать плот. Особенности сооружения плота из бревен

Обработанную смолой часть соединяют с хвостовиком, вставляют штифты. Затем склеивающей основой покрывают вторую часть заготовки, которую также присоединяют к хвостовику. Конструкция собрана.

Далее зажимают рукоятку с двух сторон. Через пять минут соединение необходимо проверить. Если эпоксидная смола выдавилась на металлическую основу, то ее удаляют сразу.

После полного высыхания ножа можно приступать к шлифовке.

к содержанию ↑

Шлифуем ручку ножа

Смирнов Александр Станиславович
Инструктор по выживанию в дикой природе. Опыт преподавания более 15 лет
Начинают обработку с внешнего края и проводят до момента, пока заготовка не станет заподлицо с хвостовиком. Гладкость дереву придают в несколько этапов. Грубую обработку проводят наждачной бумагой. Тонкую шлифовку можно сделать вручную или на станке.

Важно! Рельефные поверхности перед тонкой шлифовкой обрабатывают льняным маслом. Так можно закупорить мелкие углубления и подчеркнуть выразительность рисунка.

Перед шлифовкой рукояти из светлых древесных пород проводят обработку порозаполнителем. Это предупреждает впитывание шлифовальной пыли в ручку.

Шлифованием формируют всю рукоятку, периодически поворачивая ее. Теперь осталось скрыть торчащие штифты. Их тоже шлифуют до момента, когда они станут заподлицо с ручкой.

к содержанию ↑

Декор рукояти

Украшать рукоять можно различными способами – оплеткой, пирографией, резьбой, отделкой кожей. Самым популярным способом, несмотря на новинки (скримшоу и пр.), остается оплетка благодаря своей долговечности и эстетичности. Перед любым декорированием деревянную рукоять необходимо обезжирить.

Оплетка

Оплетка кожей – несложный процесс, который имеет незначительные нюансы.

Перед работой оплетку необходимо окунуть в теплую воду на несколько минут. Кожа станет податливой и мягкой. Шнур должен быть шириной около 10 мм. Для оплетки берут отрезок кожи как четыре длины ручки ножа.

Один конец обвязки прикладывают к ручке ножа в длину. Клейкой лентой закрепляют кожу к рукоятке ниже клинка. Для закрепления шнура нужно обмотать ручку несколько раз. При формировании обмотки нужно надавливать на шнур максимально сильно. Первый виток должен скрыть клейкую ленту.

Теперь нужно обмотать рукоять практически до конца, оставив около 2 см. Затем оплетку распределяют по всей рукояти.

Важно! Между витками не должно оставаться пустого места.

После заполнения ручки оплеткой остается завязать узел, обрезать излишки материала. Нож почти готов – осталось только высушить кожу. Она немного сморщится, становясь крепче.

Существует много вариантов оформления оплетки:

к содержанию ↑

Отделка кожей

Чтобы кожа стала гибкой, ее нужно поместить в теплую воду. Сыромятные куски нужно замачивать несколько часов. Для отделки лучше применять дубленую кожу.

Размягченный материал нужно крепко обмотать вокруг ручки ножа, отметить места обрезки. Ножницами удаляют излишки кожи, оставляя припуски на шов с каждой стороны по 2,5 см.

Теперь равномерно по всей длине лоскута шилом прокалывают отверстия с обеих сторон кожи. Рукоять обматывают куском кожи и сшивают отверстия обметочным швом. С обратной стороны лоскута по окончанию работы нужно завязать узел.

После полного высыхания кожи нож готов к использованию.

Внимание! Во время декорирования ручки лучше нож держать в чехле, чтобы не пораниться.

к содержанию ↑

Резюме

Процесс создания уникального ножа непрост. Для работы с любым материалом для рукояти требуются сноровка и знания. Возможно, первый клинок будет казаться неказистым, зато каждый последующий приблизит новичка к вершине мастерства. Даже первый результат стоит вложенного труда – такого ножа точно не будет ни у кого.

Сегодня речь пойдет о том, как своими руками изготовить рукоятку ножа своими руками, красивую, прочную и удобную.

Рукоять будет выполнена из дерева, для этой цели лучше всего подойдут узорчатый орех и сувельяселенистого клена – материалы прочные, с красивой текстурой и хорошо контрастирующие.

Еще нам понадобится латунь и пластик. Ну и, конечно же, эпоксидный клей для соединения деталей. Клинок ножа мы возьмем готовый.

к содержанию ↑

Как сделать рукоятку для ножа из дерева своими руками мастер-класс

Заготовки из клена и ореха выпиливаем ножовкой; если есть возможность, можно применить электролобзик или дисковую пилу со строгальным диском – рез будет ровным, что облегчит дальнейшую обработку. Важно выбрать правильный угол пиления относительно волокон, чтобы получить красивую текстуру на срезе.

Далее полученные заготовки шлифуются на наждачной бумаге или шлифовальной сеточке. Особое внимание следует уделить тщательной подгонке деревянных заготовок друг к другу – они должны прилегать без видимых зазоров. Если неплотно прилегают края соединения – не беда, все равно они срежутся при дальнейшей обработке.

После этого берут клинок с одетым больстером, накладывают хвостовиком на деревянные заготовки и обводят его карандашом. Потом, с помощью угольника, переносят разметку на торцы заготовок.

И так, отверстие под хвостовик размечено, можно переходить к сверлению. Измерив толщину хвостовика, выбираем сверло такого же диаметра.

Читайте также:  Нагонка гончей по зайцу. Советы по нагонке гончей

В домашних условиях лучше всего сверлить электродрелью, зажав заготовки в тисках. В данном случае, по ширине хвостовика, мы получили два параллельных отверстия с тонкой перегородкой между ними.

Последняя убирается при помощи напильника и надфиля. Осторожно, надфиля легко ломаются.

Соосность отверстия контролируется многократным одеванием на хвостовик и протачиванием нужной стороны.

Далее готовят пакет деталей, соблюдая последовательность: больстер-сувель-латунь-орех, не забывая в каждое соединение укладывать пластиковые прокладки. Детали должны прилегать друг к другу без зазоров, от этого будет зависеть качество склеивания и эстетическая привлекательность изделия.

Эпоксидный клей смешивают согласно инструкции и добавляют в него несколько капель черного тонера для картриджей – это придает клею нужный оттенок. Все необходимое для склеивания деталей нужно приготовить заранее, помня, что работать приготовленным клеем удастся максимум час.

Все детали тщательно обезжиривают, протирая этиловым спиртом. После чего намазывают клеем и одевают на хвостовик в нужной последовательности; особенно внимательно надо проследить, чтобы клей хорошо проник в отверстие ореховой заготовки.

Далее весь набор зажимается в нехитром устройстве до полного высыхания клея (не менее суток, выступившие лишки клея должны быть твердыми).
Плоскости пакета ровняют с помощью напильника для удобства выполнения разметки.

Контур рукоятки шаблонным способом наносят на поверхность пакета и приступают к обточке. Это довольно длительный и ответственный процесс.

Если слой срезаемых материалов довольно большой, целесообразно использовать ножовку по металлу.

Окончательно придают форму напильником и шлифовальной бумагой.

Готовое изделие -рукоятки для ножа несколько раз пропитывают чистым минеральным маслом и в конце покрывают воском карнаубы.

Предлагаем обсудить этот мастер-класс изготовления рукоятки ножа в комментариях. Что можно добать, какой материал кроме дерева лучше использовать при изготовлении рукоятки для ножа своими руками. Добавляйте свои фото рукоятки для ножей.

Выбирая нож, стоит обращать не внимание не только на сталь клинка, но и форму и материал рукояти . От того, какая ручка у ножа зависит, на сколько комфортно и удобно его будет использовать для тех или иных задач.

к содержанию ↑

Рукоятка ножа: составные части

Напомню вам основные элементы, из которых может состоять рукоятка ножа.

1. Крепежная/затяжная гайка – фасонная гайка для закрепления на хвостовике неразъемных деталей рукояти (черена, прибора, оковок, колец и т.п.).

2. Отверстие под темляк – отверстие, в которое можно продеть темлячный шнур/стропку; делается как для исключения утраты ножа (при работе на высоте или на воде), так и для удобства извлечения ножа из ножен или кармана, по большей части встречается у ножей достаточно крупного размера.

3. Навершие/затыльник – отдельная, не всегда присутствующая деталь на задней части рукояти типа заглушки, через которую затяжная гайка стягивает детали рукояти при всадном монтаже; может украшаться гравировкой, таушированием и т.д.

4. Задний упор – упор под мизинец или основание ладони, используется на ножах рубящего типа.

5. Заклепки/винты – стягивающий крепеж для сквозного монтажа парных деталей на рукоять: накладок, плашек, притинов.

6. Щип – подпальцевый упор, размещаемый между средним и указательным пальцем, применятся для повышенной надежности удержания рукояти кистью руки.

Смирнов Александр Станиславович
Инструктор по выживанию в дикой природе. Опыт преподавания более 15 лет
7. Подпальцевая выемка – служит на рукояти в качестве дополнительного упора для удобства использования ножа при тянущих видах реза или при рубке.

8. Передний упор – нижняя часть больстера, выступ-ограничитель.

9. Ограничитель/больстер – он же гарда (например, у тактических ножей). Фасонная деталь рукояти с выступом-ограничителем у пяты клинка, как правило, со стороны режущей кромки, служит для безопасного обращения с ножом, предотвращает соскальзывание кисти руки на лезвие при колющих ударах.

10. Торец больстера – часть больстера, обращенная к клинку.

11. Черен – цельная часть рукояти, крепящаяся при всадном монтаже между деталями прибора: гардой и тыльником, надеваемая при монтаже на хвостовик, за которую мы удерживаем нож кистью руки.

12. Торец – задняя часть навершия.

13. Проставки – делаются для повышения сцепления ладони с гладкими черенами (например, тонкие латунные шайбы на набор).

14. Брюшко рукояти – часть рукояти со стороны режущей кромки, может быть фасонной для удобства удержания кистью руки.

15. Спинка рукояти – часть рукояти со стороны обуха клинка.

16.
